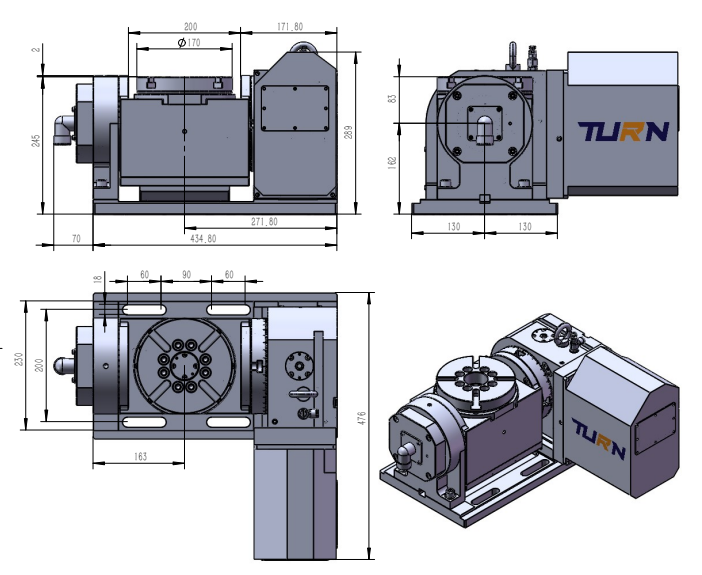

滾子減速機五軸-TAR-170CR
產品特點：
1.本產品是一款經濟型五軸轉臺，A軸采用滾子凸輪結構，C軸采用精密減速機結構，噪音小，精度高，壽命長，剛性好，性價比高。
2.可靈活應用于各種機床及系統，加工精密大中小零件，銅，鋁，鋼，廣泛用于汽車，航空，船舶，電子新能源等精密零件加工。
3.剎車裝置采用了氣動和液壓兩種選擇，更好的適配用戶的需求。
4.中心通孔的設計讓用戶在產品的設計裝夾方式可以更多樣化，手動卡盤，氣動卡盤，液壓卡盤等等裝夾方式，可配合機械手，自動夾具等方式來滿足更高效的產品加工。
滾子減速機五軸數控分度盤
|
型號 |
單位 |
TAR-160CR |
TAR-170CR |
TAR-210CR |
TAR-250CR |
|||||
|
盤面直徑 |
mm |
160 |
170 |
200 |
250 |
|||||
|
盤面中心孔直徑 |
mm |
50 |
35 |
50 |
50 |
|||||
|
中心貫穿孔直徑 |
mm |
- |
- |
50 |
50 |
|||||
|
盤面高度 |
mm |
200 |
245 |
295 |
295 |
|||||
|
盤面T型槽寬度 |
mm |
- |
12 |
12 |
12 |
|||||
|
底部導鍵寬度 |
mm |
18 |
18 |
18 |
18 |
|||||
|
軸 |
- |
旋轉軸 |
傾斜軸 |
旋轉軸 |
傾斜軸 |
旋轉軸 |
傾斜軸 |
旋轉軸 |
傾斜軸 |
|
|
最小設定角度 |
Deg. |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
|
|
分割精度 |
Sec. |
30 |
38 |
30 |
35 |
30 |
35 |
30 |
35 |
|
|
重復精度 |
Sec. |
7 |
8 |
7 |
8 |
7 |
8 |
7 |
8 |
|
|
鎖緊方式 |
Kg/cm² |
- |
- |
氣剎4 |
氣剎4 |
氣剎20 |
氣剎20 |
氣剎20 |
氣剎20 |
|
|
鎖緊扭矩 |
Kg-m |
- |
- |
10 |
10 |
35.7 |
35.7 |
35.7 |
35.7 |
|
|
減速比 |
- |
81 |
121 |
81 |
36 |
81 |
36 |
81 |
60 |
|
|
盤面最大轉速 |
R.P.M |
37 |
50 |
37 |
83 |
37 |
83 |
37 |
50 |
|
|
容許工件載荷 |
|
Kg |
15 |
25 |
35 |
40 |
||||
|
|
Kg |
30 |
50 |
60 |
70 |
|||||
|
容許負載（抱閘時） |
|
Kgf |
260 |
450 |
660 |
860 |
||||
|
|
Kgf.m |
20 |
25 |
30 |
35 |
|||||
|
|
Kgf.m |
11 |
25 |
31 |
35 |
|||||
|
|
Kg.m |
10 |
16 |
18 |
26 |
|||||
|
伺服馬達 |
三菱 |
KP73 |
KP73 |
KP73 |
HF-104S |
KP73 |
HF-104S |
KP73 |
HF-154S |
|
|
發那科 |
β2 |
β8 |
β2 |
β8 |
β2 |
β8 |
β2 |
β8 |
||
|
新代 |
AM2 |
AM5 |
AM2 |
AM5 |
AM2 |
AM8 |
AM2 |
AM8 |
||
|
轉臺重量（不含馬達） |
Kg |
70 |
125 |
180 |
195 |
|||||
注意：在選擇產品時，先要確定好機床型號、系統規格型號、電機規格型號、電壓規格，線材規格等
| 電機型號選擇 | ||
| 系統品牌 | 傾斜軸電機 | 旋轉軸電機 |
| 三菱 | HF104S | KP73 |
| 法那科 | β8 | β1 |
| 西門子 | / | / |
| 新代 | 09A | 08A |
| 寶元 | 09A | 08A |
| 廣數 | 1.3kw 130# | 450w 80# |
| 凱恩帝 | 130ST-M0841530L | 80ST-M0133050L |

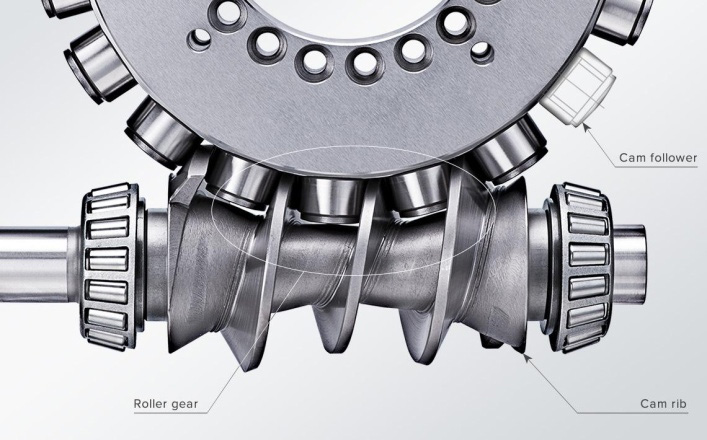

傾斜軸采用滾子凸輪結構

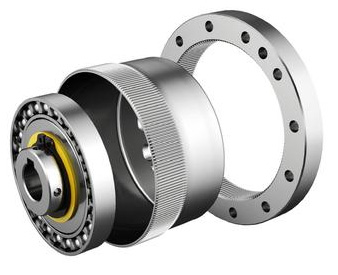

旋轉軸采用零背隙減速機機構

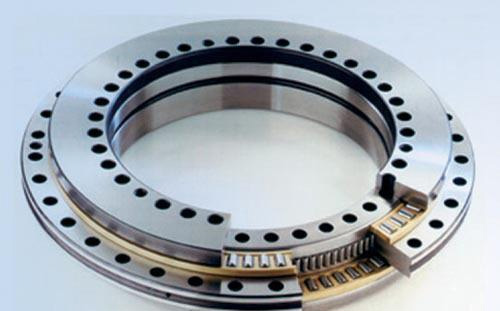

傾斜軸采用高剛性的YRT轉臺軸承

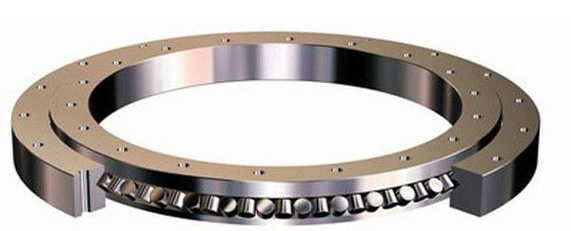

旋轉軸采用精密交叉滾子軸承
傾斜軸采用氣轉油增壓缸鎖緊
鎖緊力大穩定
節省空間
降低成本
油路簡單
旋轉軸采用氣壓鎖緊
切削時更加穩定
安裝更加方便
低成本
