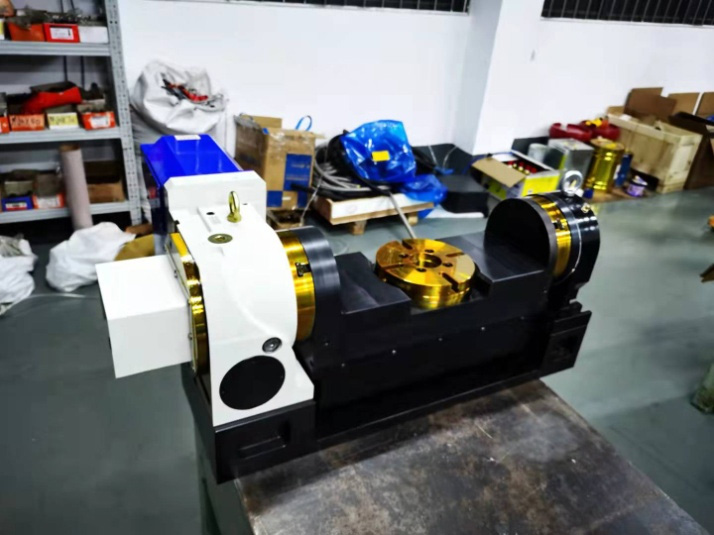

滾子減速機五軸-TAR-170CR-400
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
所屬分類
滾子減速機五軸
數量
-
+
庫存:
關鍵詞:
bwk-170hg-400
采用
mm
旋轉軸
斜軸
鎖緊
電機
最大
25
kg
產品描述
產品特點：
1.滾子凸輪結構，噪音小，精度高，壽命長，成本低。
2.可靈活應用于各種機床及系統，加工精密大零件，長零件等等。
3.剎車裝置采用了氣動和液壓兩種選擇，更好的適配用戶需求，
4.中心通孔的設計讓用戶在產品的設計裝夾方式可以更多樣化，手動卡盤，氣動卡盤，液壓卡盤等裝夾方式，可配合機械手，自動夾具等方式來滿足更高效的產品加工。

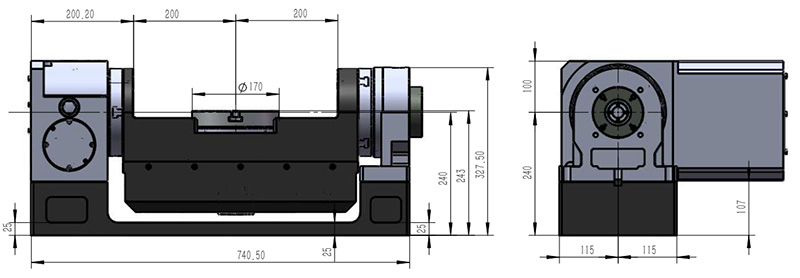

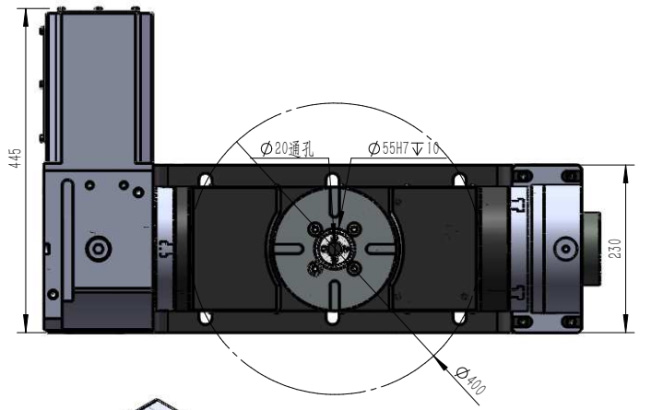

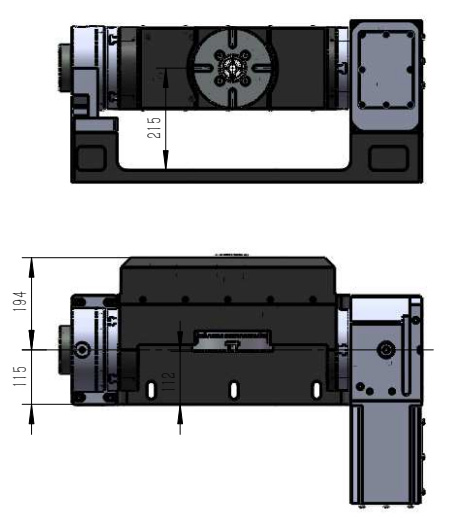

大跨距五軸數控分度盤
| 內容/Code No. | BWK-170HG/BWK-170HW | ||
| 圓盤直徑 Φmm | 170 | ||
| 主軸定位孔徑 Φmm | 55H7深10 | ||
| 中心高 mm | 240 | ||
| 水平位置高度 mm | 243 | ||
| 圓盤T型槽寬 mm | 4-10 | ||
| 軸 | 回轉C | 傾斜A | |
| 旋轉方式 | 旋轉軸C 360° | 傾斜軸A±120° | |
| 剎車方式 空壓0.5MPa 油壓3.5MPa | 氣剎 | 氣剎 | |
| 剎車扭矩 KG.m | 50 | 80 | |
| 馬達軸慣量 (大,中.小) | 中 | 中 | |
| 馬達及轉速 kw rpm/min | 0.75/3000 | 1.3/3000 | |
| 最小設定單位 （Deg）度 | 0.001 | 0.001 | |
| 圓盤轉速 rpm/min | 35 | 50 | |
| 減速比 | 1:81 | 1:60 | |
| 重復精度秒 | 7 | 7 | |
| 定位精度 (sec)秒 | 25 | 25 | |
| 產品重量 kg | |||
| 防水等級 | IP65 | ||
| 盤面端面跳動 mm | <0.02 | ||
| 最大載荷 重量 | 盤面0度時 kg | 50 | |
| 盤面90度時 kg | 25 | ||
| 最大容許切削推力 | Kgf-m | 20 | |
| N-M | 218 | ||
| 鎖緊扭力 | N.m | 127 | 187 |
| 最大容許工作慣量 | Kg.m² | 0.2 | 0.6 |
| 驅動扭矩 | M N.m | 3.6 | 9.2 |
注意：在選擇產品時，先要確定好機床型號、系統規格型號、電機規格型號、電壓規格，線材規格等
| 電機型號選擇 | ||
| 系統品牌 | 傾斜軸電機 | 旋轉軸電機 |
| 三菱 | HF104S | KP73 |
| 法那科 | β8 | β1 |
| 西門子 | / | / |
| 新代 | 09A | 08A |
| 寶元 | 09A | 08A |
| 廣數 | 1.3kw 130# | 450w 80# |
| 凱恩帝 | 130ST-M0841530L | 80ST-M0133050L |
傾斜軸采用滾子凸輪結構

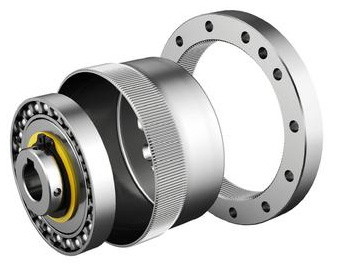

旋轉軸采用零背隙減速機機構

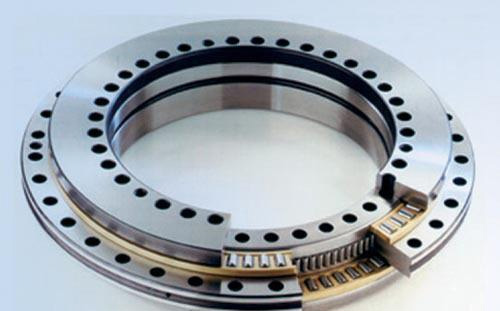

傾斜軸采用高剛性的YRT轉臺軸承

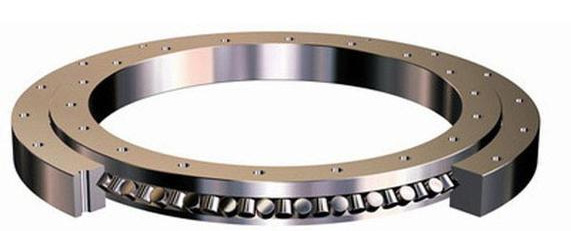

旋轉軸采用精密交叉滾子軸承
傾斜軸采用氣轉油增壓缸鎖緊
鎖緊力大穩定
節省空間
降低成本
油路簡單
旋轉軸采用氣壓鎖緊
切削時更加穩定
安裝更加方便
低成本
